建筑设备监控管理系统主要包括配电系统、空调系统、中央采暖系统、给排水系统等，涉及空气处理机组（AHU）、新风处理机组（PAU）、排风机(EAF、FAF)、餐饮排风(KEAF)、排烟风机（SEF）、前室加压风机（SPF、LPF）、防烟及加压风机（MAF）等设备监控，我方根据设计院图纸和多年的行业经验作出了如下监控方案。

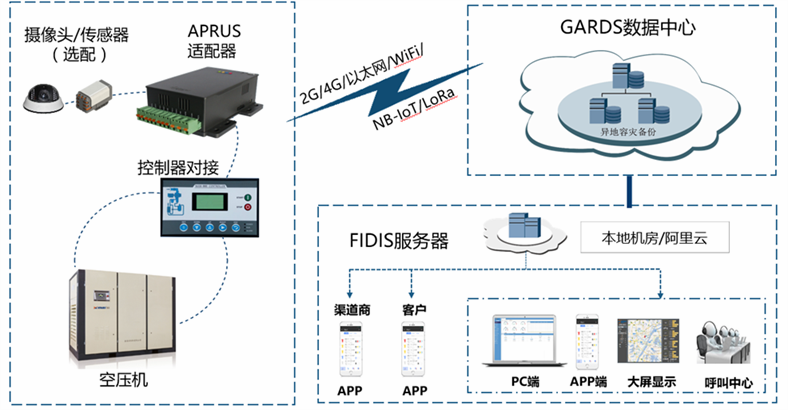

空压机监控管理系统

(1)系统需求

空压机监控管理系统的功能包括：向各车间提供压缩空气，为系统本身以及制冷系统提供用于冷却的软化水。

本系统监控对象为空压机、空压机冷却水系统、软化水系统。完成空压系统温度、压力、流量等参数，以及空压机组内部工作流程的采集、监控，负责空压机组节能优化的群控，具备手动／自动／本控／远控功能。机组运行数据上传监控中心并实行监控。

(2)系统需求分析

A、参数采集：完成空压系统温度、压力、流量等参数，以及空压机组内部工作流程的采集。

B、状态监测：系统能实时反映各设备的运行状态，包括：空压机以及各种阀门的工作状态。

C、远程控制：能远程调整各测控设备包括：设备的启停、手自动转换；能远程设置各种参数。实现对空压机、冷却塔、冷却水泵及各类调节阀等设备的顺序控制、过程控制、数据采集，实现机组的节能运行及平衡运行。

需要监控此系统设备的各种运行状态，必要点的温度、压力、流量等，各种监测、控制要求如下：

    ①软化水系统监控功能

·软化水系统进水流量、压力

·软化水系统进水阀及软化水水箱水位自动控制

    ②空压系统监测功能

·空压机出气温度、压力

·高压储气罐压力

·空压冷却塔进水、出水总管温度

·空压机冷却水泵出口压力及总管流量

·冷却塔风机运行状态、故障

·空压冷却水蝶阀开关状态

    ③空压系统控制功能

·空压机启停控制

·分气缸供气管电动调节阀控制

·冷却水蝶阀控制

·根据冷却塔进出水的温差，自动启停冷却塔风机

·根据空压机冷却水箱水位变化控制补水阀的开闭，实现冷却水箱的自动补

·空压站设备连锁群控
