楼宇自控BAS系统

发布时间:2018/10/27 14:25:54浏览次数:1460

楼宇自控BAS系统介绍


        楼宇自控BAS系统是一套结构简单、有效、功能强大的产品,可完全数据中心满足控制和系统集成的需要,使楼宇控制及管理变的更有效率。产品是按照严格的工业技术标准,由工厂进行设计、管理及生产,保证全球范围内所使用的都是新的产品技术。

楼宇自控BAS系统特点


1. 结合 IT 技术,全功能 Web 平台运做

楼宇自控BAS系统是一款采用大量Web技术的B/S架构设计而成,任何支持Web标准的浏览器都可作为系统的操作和管理界面(如 Internet Explorer),而使用的浏览器不需要安装任何额外的插件,且实现全功能的操作和管理。具有独立 Web 服务器,不需要类似微软 IIS 服务器的支持而独立运行。

2. Java 语言开发,支持多种操作系统及数据库

楼宇自控BAS系统是一款基于 Java 语言设计而成的系统,依据成熟的开放标准架构设计。WebCTRL Server 软件的运行与任何硬件及系统平台无关,如微软 Windows 系列、Sun Solaris、Linux 等不同操作系统中皆可。在数据库的支持上也是多样的,可以是 Oracle、Microsoft SQL Server、MySQL、Access、PostgreSQL 等。

3. 采用标准上位机资料共享接口

楼宇自控BAS系统可以和其它“企业大型主机”或“被批准第三方”的信息系统达成信息分享。并且可以通过互联网将数据传给能量供应者系统。带有 XML/SOAP 接口,一种用来将一台计算机系统传送信息到另一台计算机系统的开放式标准通讯协议。同时通过 BACnet 协议转换成 OPC 方式,WebCTRL 也可作为 OPC Server 或 OPC Client 共享数据。

4. 开放标准的集成平台

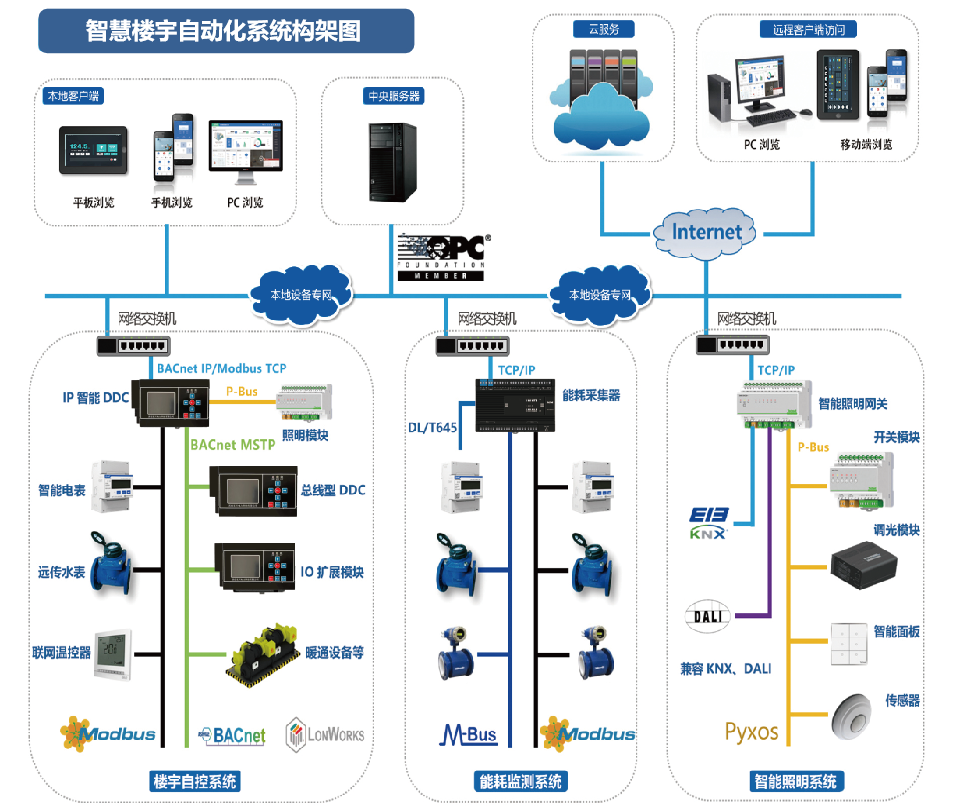

楼宇自控BAS系统由底层至顶层全部符合 BACnet 标准,基于此协议平台可轻易地和任何第三方 BACnet 产品达成相互动态信息的交换及操作。对于 BACnet 以外的工业协议如 J-Bus,Modbus,LonWorks 等及私有通讯协议的转换,通过ME-LGR、LGR、EQ-PRTL 产品家族,提供了至 BACnet 标准下的集成产品。

5. 最佳化的能源管理

楼宇自控BAS系统采用了比其它系统更有效率的能源管理模式,使用独特的冷及热源连接功能,在加/卸载的操作上可一致而自动的比例调节各级空调设备,快速地反应负载的变化,如根据 VAV 末端冷热需求的变化,实现变风量 AHU 的变送风温度设定值等,达到能源管理。

6. 精确可靠的控制实现

舒适的空调环境在于精确而可靠的控制实现,而正确的控制程序编程是其成功的要点。WebCTRL 系统的图形化编程工具——EIKON-LogicBuilder 软件,创造了一个把复杂的程序设计简单化的环境。全方位及多功能的程序功能模块(Microblocks)库在编译出简单而有层次性的控制程序上提供了很大的弹性,且控制程序可做完全的仿真测试。

7. 结构化及组织化管理

使用楼宇自控BAS系统的数据库结构工具 SiteBuilder,为每一个项目量身打造适合的设备结构,不论是分栋、分层、分区或分不同的系统或两者的合并使用,皆能简易地完成。WebCTRL 系统具备强大及完善的功能如操作者管理、具有结构化的警报设定及管理、结构化的日程管理、群组管理、趋势图管理、设备状态及控制参数的管理、图形化程序的动态显示及独特的热敏楼层平面图等。

8. 工艺的控制器

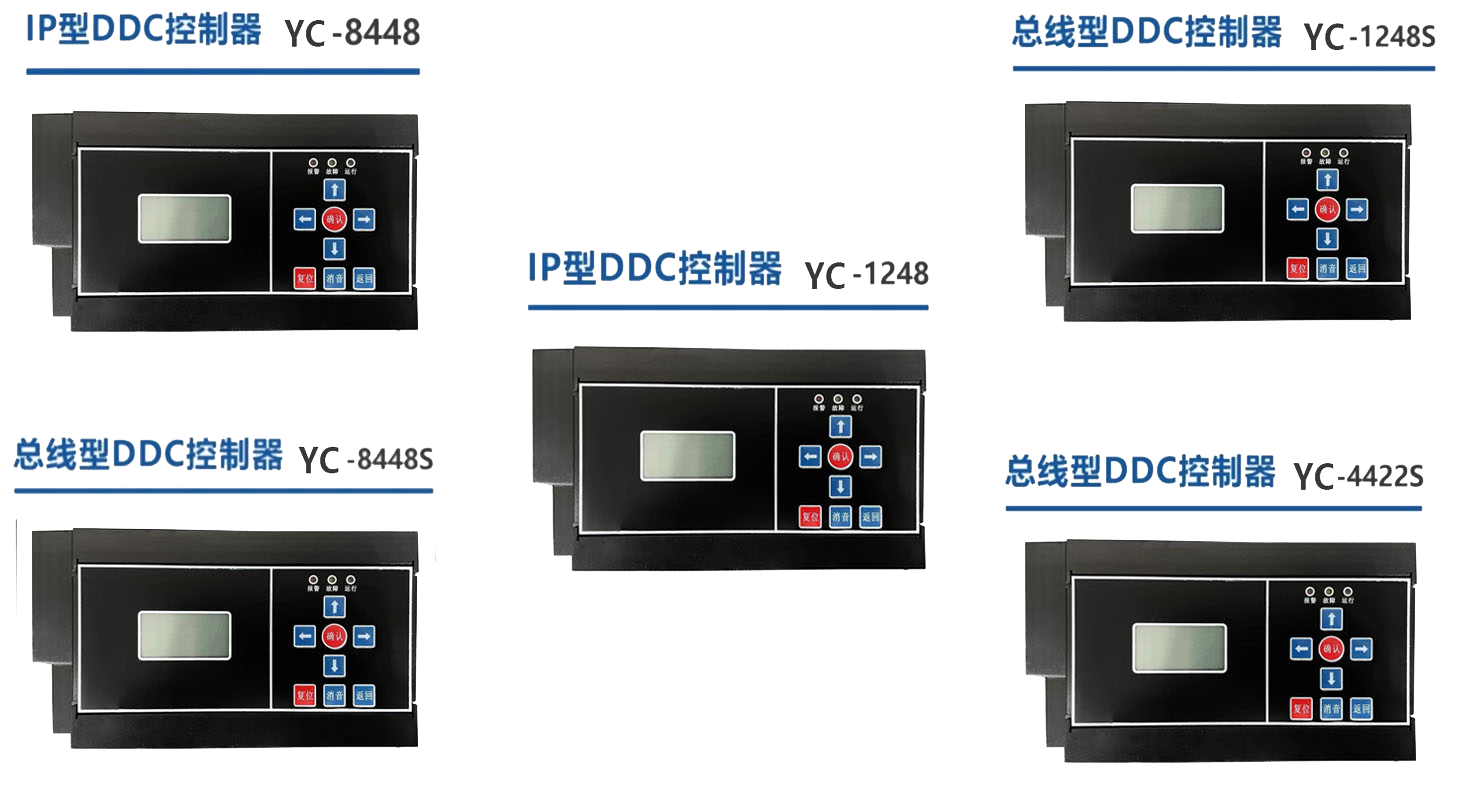

亚川智能生产的控制器配备 32 位 CPU 及通讯协处理器,体现稳定快速的内部运算及更佳的通讯效果。高精度输入输出分辨率,使控制更为精确。使用铝制外壳,具备较佳的刚性及防干扰能力。支持在高达 156Kbaud 控制器网络下的正常运作,快速的数据信息传递,是现场控制网络。

9. 维护上的优异性

在现场直接数字控制器的表面注解了各式端口的说明、I/O 点编号等,方便快速找寻及确认。控制器使用可拆卸式的接线端子,方便控制器的替换,避免重复接线。考虑控制器的升级,控制器内置了闪存,在无需更换硬件下即可经过网络,使用操作软件下载更新的控制器驱动程序,完成系统升级。

10. 优良的品质保证

亚川智能坚持一贯对品质的要求,从产品构思、设计、初生产、厂测试、实地项目安装运转测试到量产等规范地落实了对品质的管理。所有产品有完整的认证标准,包含 UL、CSA、CE、BTL 等。


楼宇自控BAS系统监控对象


 空调主机(冷水机组、风冷热泵、水源热泵等)和板换机组;

 冷冻泵(一次泵、二次泵)、冷却泵、冷却塔及其电动蝶阀;

 蓄冷罐(通讯);

 冷却水箱、补水箱等;

 定压装置、加药装置等;

 电加热、电伴热装置等;

 新风(空调)机;

 精密空调(通讯);

 机房(冷热通道)温湿度监视;

楼宇自控BAS系统监控


1. 冷机群控系统配置双机热备软件,两台服务器安装同样的操作系统、数据库和系统管理软件,通过心跳监测,进行系统运行热备,平时系统以主服务器运行,次服务器同步运行并存储数据,一旦监测到主服务器故障,即切换到此服务器运行,并发出报警信号。

2. 冷站群控管理系统为 B/S 结构,支持至少 10 以上用户同时访问系统,在任何工作站上都能通过 Web 浏览器访问,用户根据自身的帐号权限管理系统。

3. 冷机群控管理系统采用控制群组方式,将单台冷水机组、冷冻泵、冷却泵、冷却塔和板换机组进行分配,各个控制群组自带控制程序进行内部监控管理,每个群组(控制柜)自带触摸屏,采用点击触屏方式显示现场控制柜中 DDC 控制器内的主要运行参数,便于维护工程师进行现场设备检查。

4. 二次泵控制群组采用主控和热备模式,一旦主控群组出现故障,即通过热备方式切换到热备群控,实现二次泵的连续运行。

5. 为方便运维管理,冷站群控管理系统可以配置手机 APP 功能,通过云服务平台提供手机 APP 方式实时监测系统参数,接受个性化推送报警。

楼宇自控BAS系统关键控制


制冷模式:

1. 冷冻单元处于制冷模式时,板换冷却水侧阀门关闭;

2. 冷却水供水温度将由冷却塔风机变频控制;

3. 冷机冷却水侧电动调节阀控制保证流量 100%通过冷机;冷却塔进水管上的电动调节阀打开,流量 100%进入冷却塔,风机保持全速运行,旁通管上的电动调节阀关闭;

4. 通过冷机调节自身负载保证冷冻侧供水温度。

预冷模式:

1. 当模式从纯制冷模式向预冷模式转换时,板换冷却水侧阀打开;

2. 冷机冷却水侧电动调节阀由 BA 控制器根据冷机的最小冷凝器压力要求提供控制信号,保证蒸发器与冷凝器的压差,达到保护冷机的目的;

3. 在预冷模式运行阶段,将板换冷冻侧的出水温度逐步向下重设,随着室外温度逐步降低,首先通过风机变频保证冷机冷冻水进水温度满足冷机的要求;

4. 当风机变频到最小值仍然不能满足冷机冷冻水进水温度要求时,根据冷机最小冷凝器压力(由冷机自带的控制器提供该信号点),控制电动调节阀的开度,调节进入冷凝器的冷却水量和水温,保证压缩机正常工作所需的最小压差,以便使冷水机组正常运行。

自由冷却模式:

1. 当模式从预冷模式向自由冷却模式转换时,冷冻单元控制器将重置板换冷冻水供水温度,当单元控制器检测到冷机负载低于 20%(可调)时,单元控制器将关闭冷机,仅依靠板换制冷;

2. 冷冻单元处于自由冷却模式下时,板换冷却水侧模式转换阀保持和预冷模式一样;冷机冷却水侧电动调节阀全开,流量 100%通过旁通管;冷却塔风机频率由板换冷冻水出水温度参数控制。

3. 当冷却塔风机降低到小频率,该温度且低于设定值时,可通过调节冷却水管路上阀门的开度,一部分冷塔进水与出水混合以达到板换冷冻水出水温度设定值;

4. 冷却水泵通过变频来调整“由于 3 种运行工况导致冷却水管路不同的压力损失引起的流量偏离”,使得冷却水流量尽量保持一致。

5. 冷却塔变频风机,保证板换冷冻水出水温度维持在设定值,冷却塔的运行频率范围为 30~50Hz(小运行频率需结合厂家要求调整);

6. 冷却水集水盘电加热自动启动的条件为:当冷却塔处于备用模式时冷塔集水盘内水温低于 2 度(可调)且室外温度低于 0 度(可调)启动电加热设备,当集水盘温高于 5 度(可调)时关闭电加热设备,当冷却塔处于运行模式时,对应单元的电加热始终为关闭状态。

7. 冷却塔及冷却水补水系统的电伴热将依据电伴热探测到的不利点的温度来控制,以保证不会局部被冻,其控制模式与电加热相同,检测到的不利点的电伴热温度低于 2 度(可调)且室外温度低于 0 度(可调)启动,5 度时停止。
