智慧园区设施设备智能化管理系统

发布时间:2018/09/18 15:33:34浏览次数:1448

智慧园区设施设备智能化管理系统

概述


      百瑞广场“慧云智能化管理系统”(简称“慧云系统”)包括消防系统、视频监控、防盗报警、门禁管理、电子巡更、暖通空调、给排水。变配电监控、公共照明、夜景照明、电梯监视、客流统计.停车管理、信息发布、背景音乐。能源管理等16项弱电智能化子系统和慧云集成平台两大部分。通过软件集成和物理集成的方式,将所有需要监控的弱电控制子系统集成作台上,在一个操实现集中管理,从而实现“降低人工成本”,“保证运行品质”、“降低运行能耗”的目标。慧云系统应满足以下原则:

1.1满足商业管理便捷使用的要求

 1) 所有需要监控的弱电子系统集中在一个操作台上,运行管理人员可在中控机房实现对百瑞广场各子系统的远程操作或监控;

2) 实时监测各个子系统的关键运行数据;

3) 可以通过网络远程访问平台,在多个地点(现场)监控各子系统;

1.2满足商业管理安全监控的要求

1) 实时显示各子系统重要报警信息,出现异常情况时,管理人员可第一-时间获取信息;

2) 长期记录各子系统运行数据,报警记录等信息,以图形图表形式展示,便于管理人员定期对子系统进行全面诊断。

1.3满足商业管理绿色运营的要求

1) 集成平台对各集成子系统进行统- -管理,通过预设的控制逻辑,使子系统遵循集团的统一标准,实现自动节能运行;

2) 集成平台具有能够提供长期运行数据记录、可编辑修改运行模式、可修改具体设备设定参数的功能。集成平台综合汇总各集成子系统信息数据。技术人员和高级管理人员基于收集数据定期分析,找出能耗漏洞,修正运行参数,达到进一步节能运行的目的。

架构功能


     慧云智能化管理系统中的慧云集成平台依据云计算架构搭建云端服务位于万达数据中心内,为用户提供统-一-的、标准化的慧云服务。慧云智能化管理系统的现场数据采集服务器位于各万达广场慧云机房内负责完成现场各子系统与云端服务之间的数据通讯。

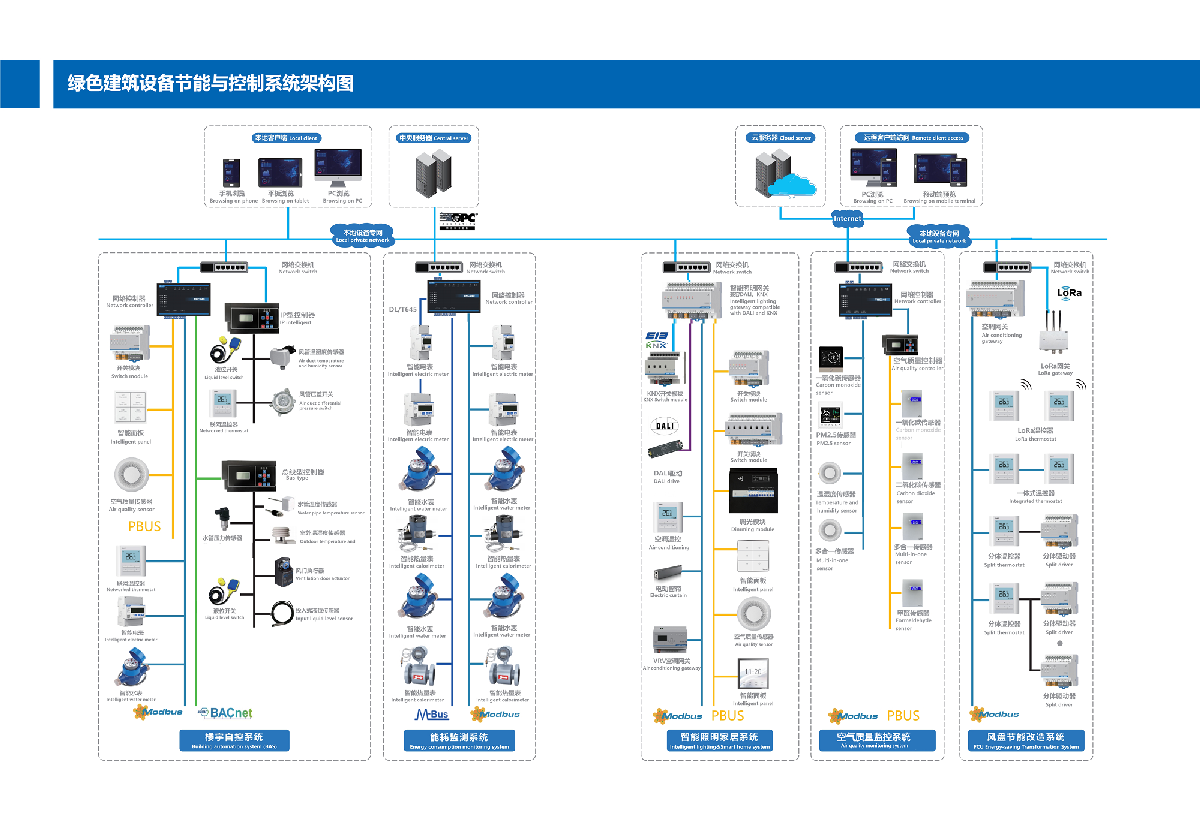

     慧云智能化管理系统的整体架构如图1-1所示。





一、实时监测

运用物联网技术,建立控制界面标准符号与空调、送排风、电梯、照明、供水、供电、供热、景观系统各节点的对应关系,实现各相关系统数据联动。并监测各智能设备的运行状况。

1、中央空调系统监控

1)设备监控:监控软件能够对系统所有控制设备、所有控制器的运行状态、启停控制、温度设定、模式选择、参数设置等监视和控制。

2)分区管理:首先根据使用特点对空调末端设备划分区域,在不影响空调使用舒适度的情况下,对部分区域实施调整设置温度或运行状态。

3)预约开关机:根据各区域空调使用的特点,对温控器实施预约开关机,即可以节约能耗,又可以方便管理。

4)故障报警:当设备出现故障时,故障信息一旦反馈给计算机,监控软件应立即报警并形成记录,提醒用户排除故障,为日後分析问题提供依据。

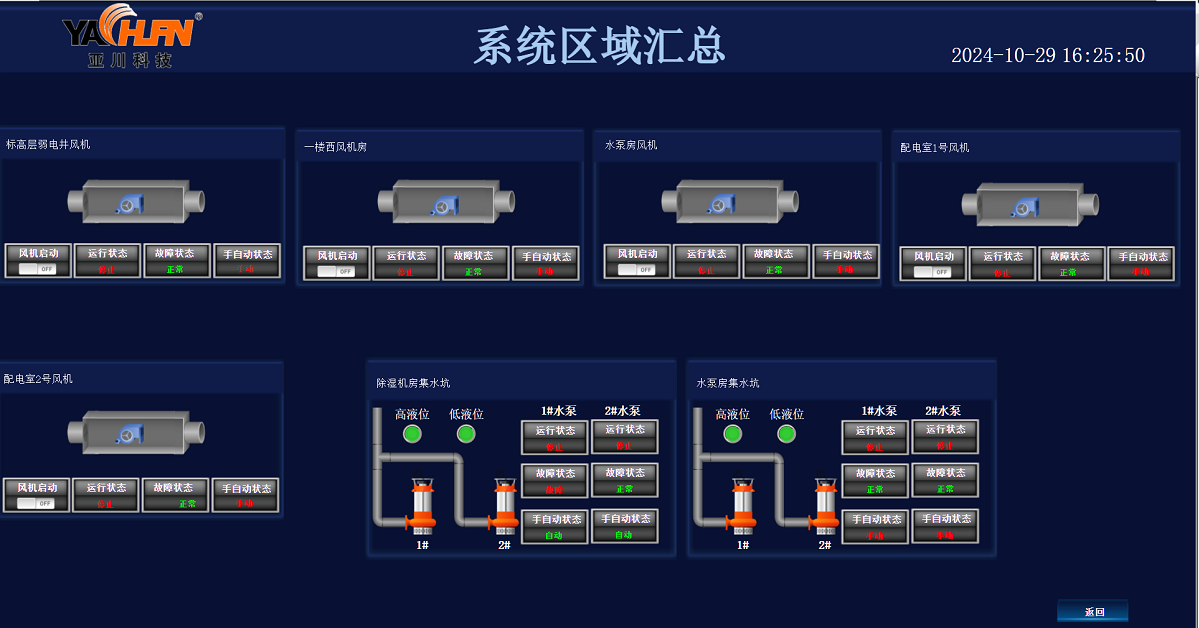

2、送、排风/排烟监控

对地下车库的送排风设备进行监控

1)监视送排风机的运行状态、手/自动开关状态和故障报警。

2)根据设定的时间表自动控制送排风机的启停,并具备与消防联动功能。

送、排风/排烟监控内容

监控设备

监控内容

送风机

启停控制

运行状态,故障报警,手自动切换

排风排烟机

启停控制

运行状态,故障报警,手自动切换

3、变配电监控

实现变配电设备状态显示、控制、查询、故障报警及停电时的紧急状况,如三相高压线路的三相电压、电流、高压线开关状态、跳闸及故障报警,变压器温度报警,低压配电系统三相电压、电流、有功功率、功率因素及用电量等参数和故障报警,发电机组的运行状态和故障报警等,帮助值班人员判断系统故障点分析故障原因;同时实现用电能耗的实时监测,并通过对比分析,帮助用户掌握用能规律,并通过制定科学的管理方法降低能耗,提升能源利用效率。

变配电系统监视内容

监控设备

监视内容

低压柜

运行状态、故障反馈

高压柜

运行状态、故障反馈

变电所综合继电保护柜

运行状态、故障反馈

发电机柜

运行状态、故障反馈

4、电梯系统监控

实现电梯运行状态和方向、停层信号、手自动状态切换及故障报警的监测。电梯系统监视内容

监控设备

监视内容

电梯柜

运行状态、故障反馈

5、公共照明监控

针对园区内公共区域的照明,如路灯照明、围墙照明、景观照明、单元/楼层大堂照明等,实现

1)公共照明开启、关闭时间的设定。

2)公共照明控制回路的开启设定。

3)灯光场景的设定及照度的调整。

4)公共照明各类电源的运行状态、手自动切换和故障状态的监测。

5)定期向路灯控制器发送园区路灯夜间季节性开关控制时间。灯控制器结合室外光线温度等数据,自动实现路灯定时开关。

6、给排水监控

供水管网通过采集水压传感器压力变化数据,通过变频器自动控制水泵,实现园区恒压供水。根据需要发送电动水阀控制指令,实现水阀远程开断。

1)给排水设备(生活水泵、消防泵、排水泵、电控阀等相关设备)运行状态显示控制、查询、故障报警。

2)蓄水池(含消防水池)、生活水箱、集水井、污水井的液位高低检测和报警;

3)饮用蓄水池过滤、杀菌设备控制监视。

7、冷热源监控

监视小区集中供冷/热源设备的运行/故障状态,监测蒸汽、冷热水的温度、流量、压力及能耗。供热管网建立自动控制流程系统,采集供热管网压力数据变化,自动调整电动调节阀,维持供热管网热力平衡。

8、景观监控

1)对园区园林绿化浇灌实行定时自动控制

2)对喷泉、循环水等景观设备的工作状态、故障信号进行监视,并自动控制启停。

二、数据查询

各项监测数据长期保存,以直观的方式对这些结果进行显示。并能将上述结果存储导出为为文本文件、图像文件、Excel 工作表等多种形式。提供灵活多样的查询对比方式。实时数据查询、历史数据的查询、各种总量的查询等。可查看某一建筑单体的各项能耗堆积情况。也可查看某一单项能耗的分布情况。并自动生成年/月/日报表供管理者调阅。

三、能耗指标管理

根据园区用能单位分配水电消耗指标,定期采集消耗数量,统计分析用电消耗情况,网上公示各单位水电指标、消耗数量、指标余额等信息。

四、能效分析

通过对分层监测获得的能耗数据深入挖掘,提出横向对比、纵向层层深入对比的方法,可以准确找到企业系统中的能源浪费和节能潜力,评判管理或技术措施的实际节能效果。
